概述

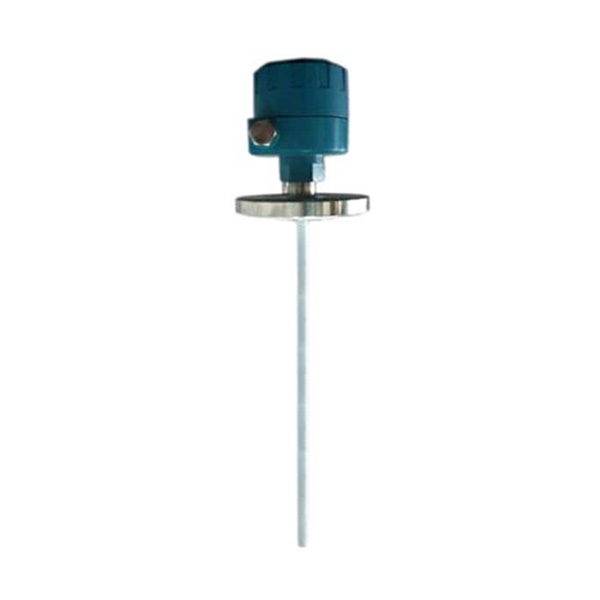

　　智能電容式液位計是一種可用于液體、固體、界面和測量的液位(物位)變送器。無可動部件， 可靠性 大的提高， 它不受水蒸汽，灰塵或冷凝的影響，具有長期運行穩定可靠， 靈敏度高， 線性度好，耐高溫、耐 高壓等優點。智能液位計為兩線制(回路供電)4-20mA 測量信號，易于調校。采用 LCD12864 點陣顯示， 中 文操作菜單。可廣泛用于石油、化工、冶金、電力、造紙、制藥等各個領域。

　　工作原理

　　電容式液位計是通過檢測電容的變化來測量液面的高低的。它是一根燒結好四氟的金屬棒插入盛液容器 內， 金屬棒作為電容的一個極， 容器壁作為電容的另一極。 兩電極間的介質即為液體及其上面的氣體。由于 液體的介電常數 ε1 和液面上氣體的介電常數 ε2 不同， 比如： ε1>>ε2，則當液位升高時， 兩電極間總的 電容量增大。反之當液位下降， 電容量也減小。

　　所以， 可通過兩電極間的電容量的變化來測量液位的高低。電容液位計的靈敏度主要取決于兩種介電常 數的差值， 而且，只有 ε1 和 ε2 的恒定才能保證液位測量準確， 因被測介質具有導電性， 所以金屬棒電極 都有絕緣層覆蓋。電容液位計體積小，容易實℃現遠傳和調節，適用于具有腐蝕性和高壓的介質的液位測量。

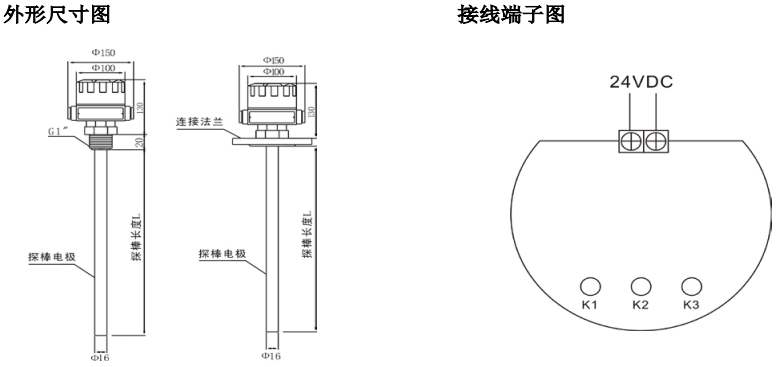

　　技術參數

　　測量范圍： 0.1～20m

　　感應棒材質：鋼索、不銹鋼或不銹鋼外覆 PP、PTFE

　　接線盒材質： 鋁合金 IP65

　　探桿操作溫度范圍： -80℃~+200℃

　　環境溫度： -40℃~+85℃

　　儲存溫度： -55℃~+125℃

　　輸出信號： 4～20mA

　　供電電壓： 12~36VDC(二線制)

　　帶負載能力：0～600 歐姆

　　精度等級： 0.5 級

　　防護等級： IP65 防爆等級： ExibIIBT4-6

　　儀表的設置與校準

　　按鍵功能說明

　　M 鍵： 功能鍵

　　在測量顯示界面，可按此鍵進入操作菜單。

　　在菜單操作界面，可實現小數點移位，數據、參數確認

　　Z 鍵： 減鍵

　　在測量顯示界面，液位在探桿零位時，長按此鍵 5 秒以上，可以對儀表零位校準。

　　在菜單操作界面，可實現數據減操作、菜單后退

　　S 鍵： 加鍵

　　在測量顯示界面，液位在探桿滿位時，長按此鍵 5 秒以上，可以對儀表滿度校準。

　　在菜單操作界面，可實現數據加操作、菜單前進

　　注：半量程標定

　　如遇到現場工況變化，罐體介質無法加到滿量程， 可以使用半量程標定功能，在線性菜單項選擇 50 點標定， 然后在能允許加到的液位點標定 50%，標定完成后儀表會自動修正; 具體調試方法可參考三 點標定。

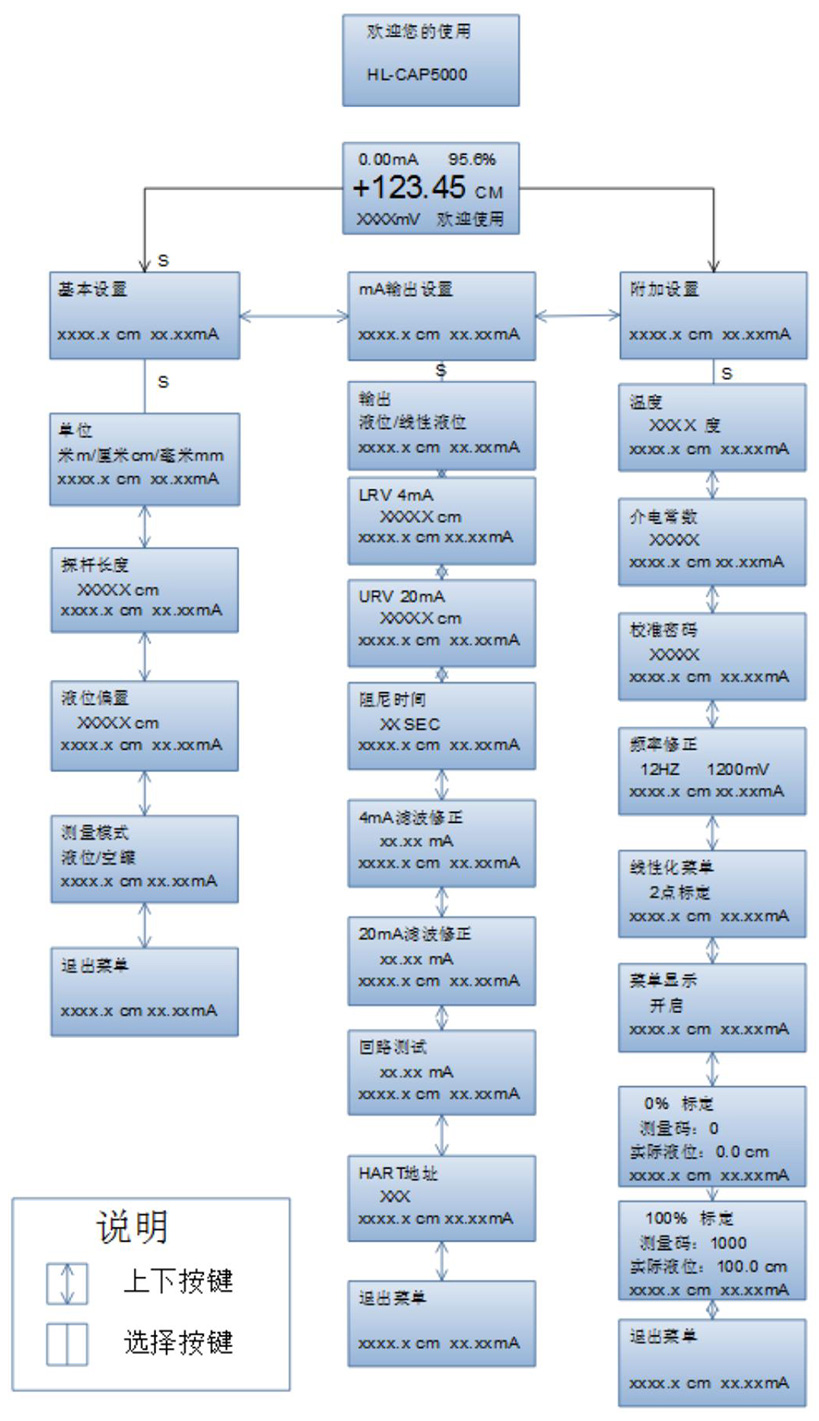

　　完整菜單顯示圖

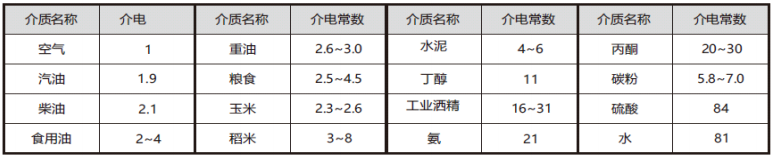

　　常見物料介電常數表

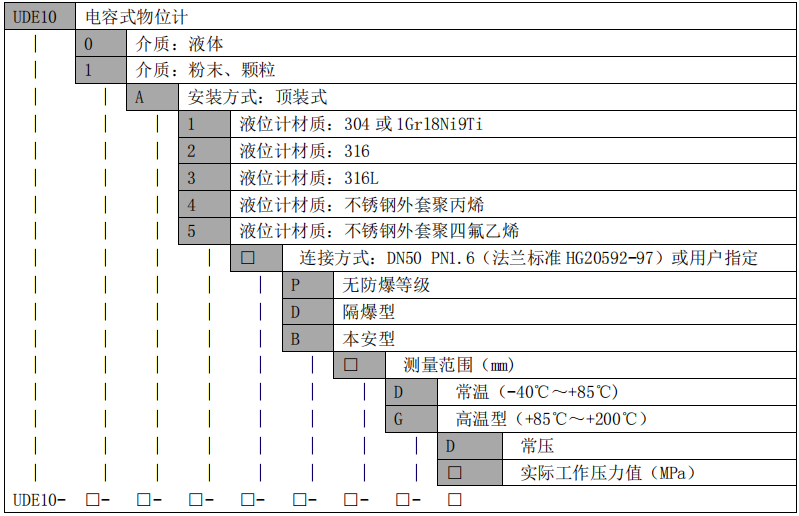

　　電容式液位計型號規格表
