動作原理

　　在密閉的金屬或塑料管內，設置一點或多點的磁簧開關，然后將管子貫穿一個或多個，中空而內部裝有環型磁鐵的浮球，并利用固定環， 控制浮球與磁簧開關在相關位置上，使浮球在一定范圍內上下浮動。

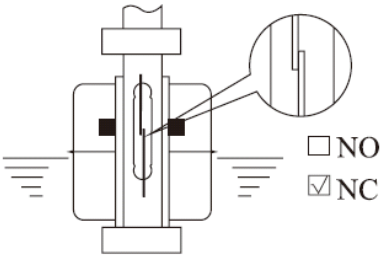

　　常閉(N.C.)當液位上升時磁簧開關不導通

　　特點

　　? 可作多點控制， 控制開關位置可以隨著 使用者需要訂制。

　　? 使用磁簧開關不需供應電源，接點壽命 可達 200 萬次。

　　? 所有的開關出線在同一接線盒， 外部施 工配線成本低廉。

　　? 多個開關控制點和其他型式的液位開關 比較， FC(D)型的單價最低。

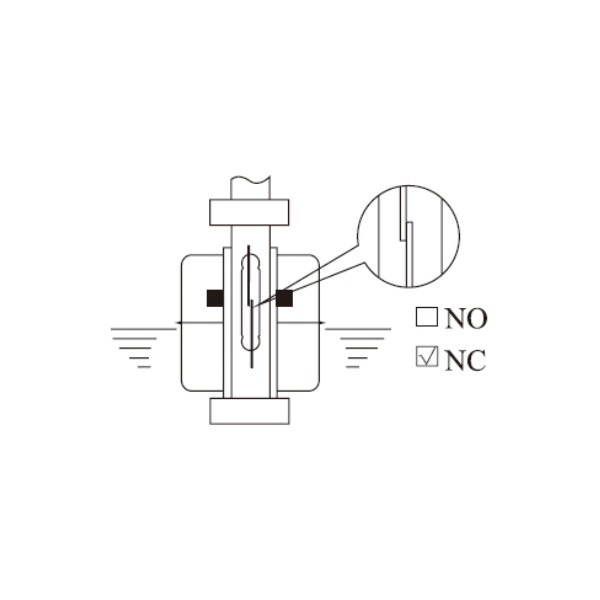

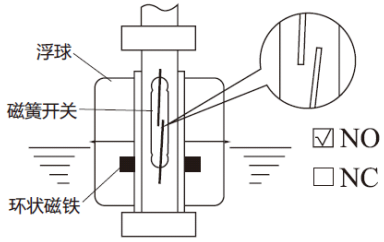

　　利用浮球內的磁鐵去吸引磁簧開關的接點，產生開與關的動作，作液位的控制或 指示。下圖為常閉(NC)及常開(NO)時浮球 開關的相關位置。

　　常開(N.O.)，當液位上升時磁簧開關接通

　　? 接線盒的防護等級皆在 IP-65 以上

　　? 有PVDF、PP、PVC 塑料材質及 SUS304、 SUS316金屬材質，因此不管酸堿液、或各種燃油，皆有合適產品可配合使用

　　? 磁簧開關與導線完全和液體隔離， 因此在高溫、高壓設備上亦可安全使用。

　　適用行業

　　造船工業、發電機設備、石油化學、食品工業、廢水或凈水設備、電子工業、染整工業、化學工業、橡膠 及塑膠工業、油壓機械等。

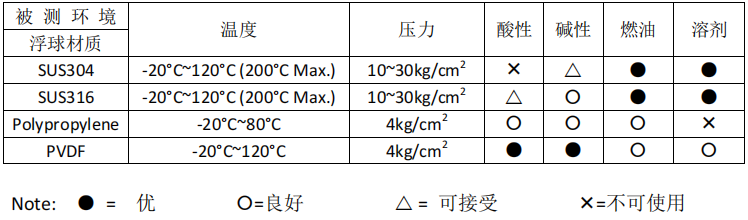

　　浮球材質適用范圍

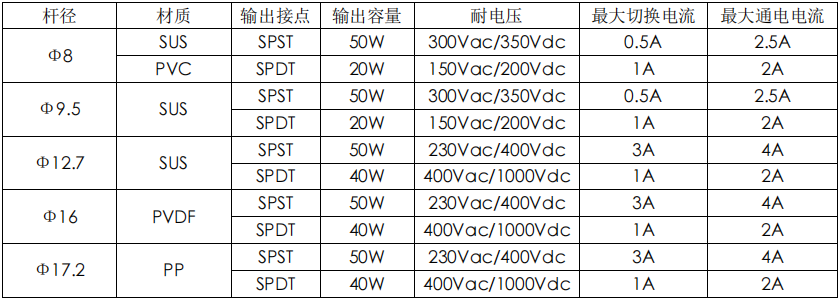

　　電氣特性規格

　　請依照被測物之使用溫度、壓力、比重、耐酸堿等特性，選用上表所列各種規格之浮球。

　　? 溫度： PVDF 最高溫度為 120℃, PP 最高為 80℃, SUS304/316 最高為 200℃

　　? 壓力: 塑膠類浮球耐壓最大 5kg/cm2 , SUS 浮球耐壓 35kg/cm(S10 浮球可達 50kg)。

　　? 粘著： 應選用球徑大、比重小的浮球。才能 克服液體表面張力。

　　? 酸堿性：塑膠材質適用于酸堿場所， 如有溫 度考慮時應選用 PVDF。

　　? 油精： 應使用金屬材質。

　　? 比重：浮球比重 SG 必須小于被測液體否則 浮球浮不起來。

　　在訂購時須注意，兩個浮球間最小間距及最底點的最小距 離，如果間距不夠將無法依規格生產制作。

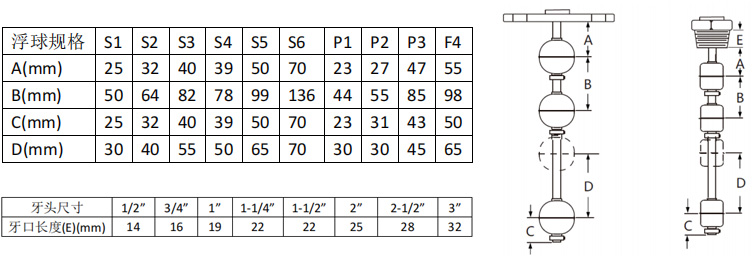

　　請于訂購時依下表尺寸訂定尺寸

　　A = 距接續底面的最小距離

　　B = 兩個浮球間最小間距。

　　C = 距最底點的最小距離。

　　D = 一個浮球,兩個水位的最小距離。

　　E = 螺紋長度。

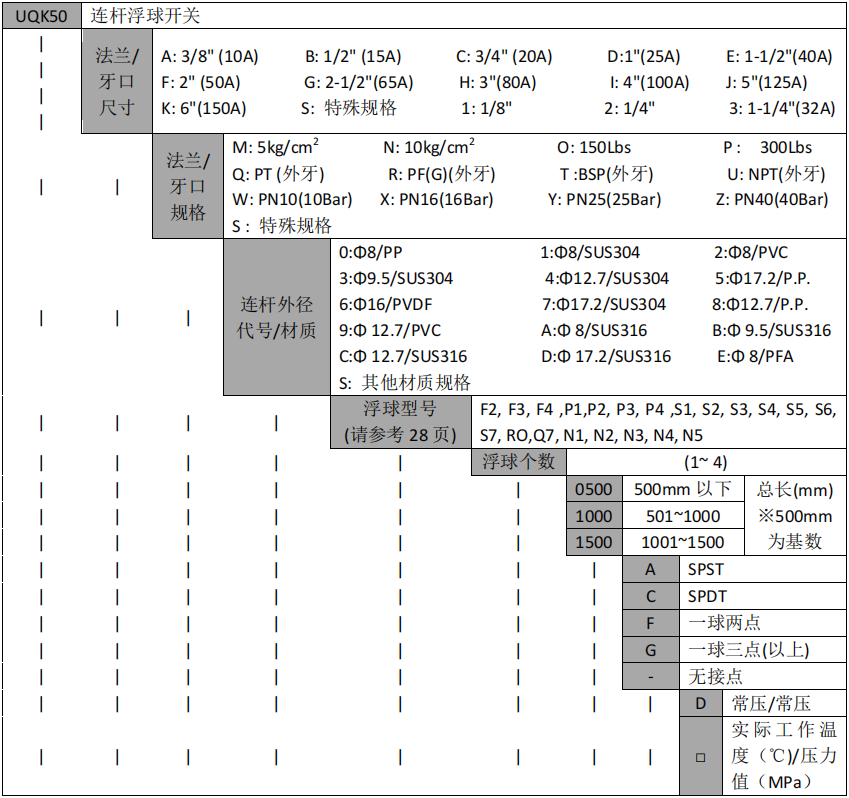

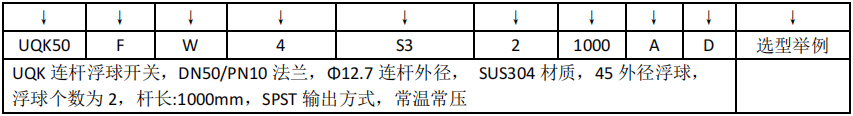

　　連桿浮球選型說明

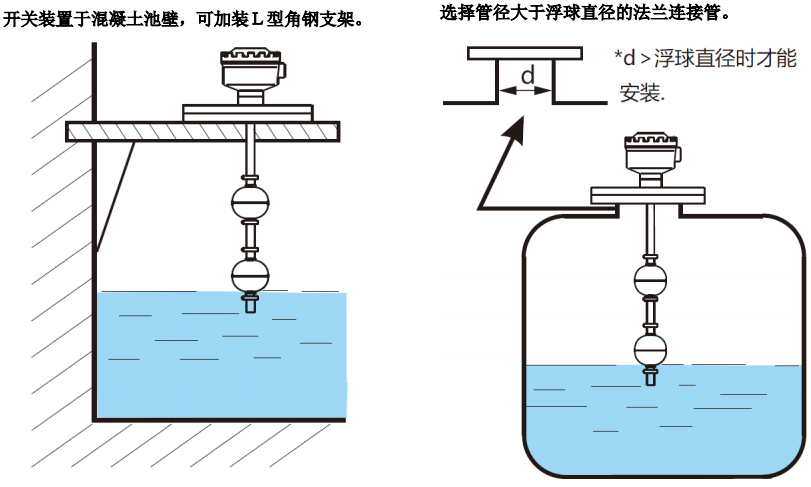

　　安裝說明

　　電感性負載

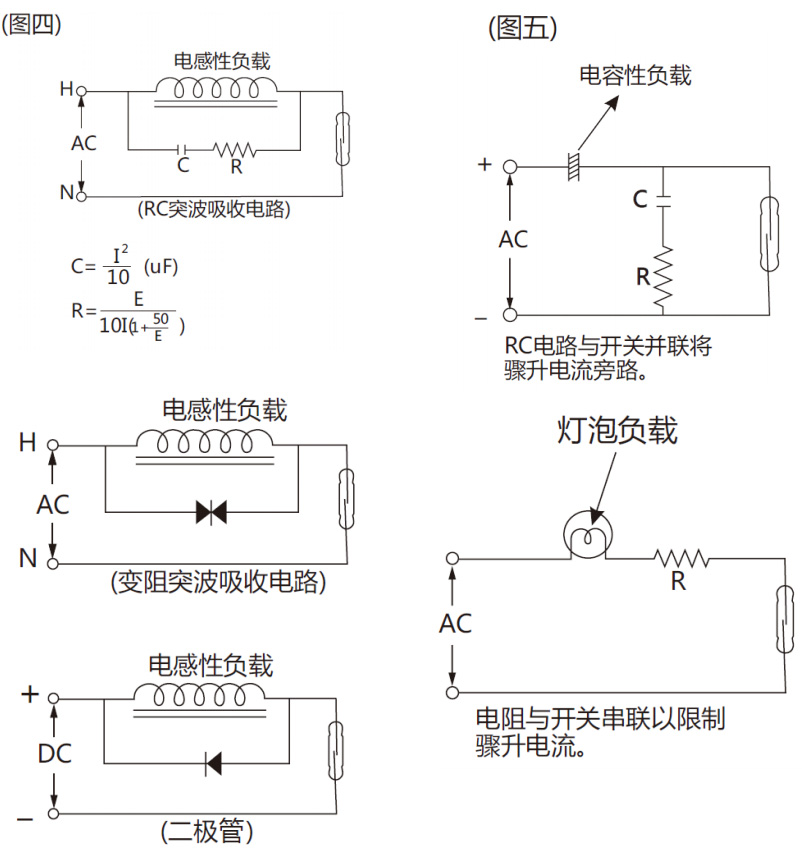

　　當磁簧開關使用在有馬達、繼電器、螺管線圈 等之有電感性負載的電路中，當磁簧開路瞬間，接 點間將承受一高感應電壓。這樣的感應電壓將造成 磁簧開關的損壞或嚴重縮短磁簧開關的使用壽命。

　　因此建議一些保護線路如：

　　RC(緩沖器)、變阻器、二極管。(參考圖四)

　　電容性負載

　　當磁簧開關使用在電容性負載的線路中如：電 容器、白熱燈炮、很長的電纜線等， 在開關的接點 間將產生一個驟升(突波)電流。因此建議一些保護 線路： 如突波吸收器或限流電阻器。(參考圖五)

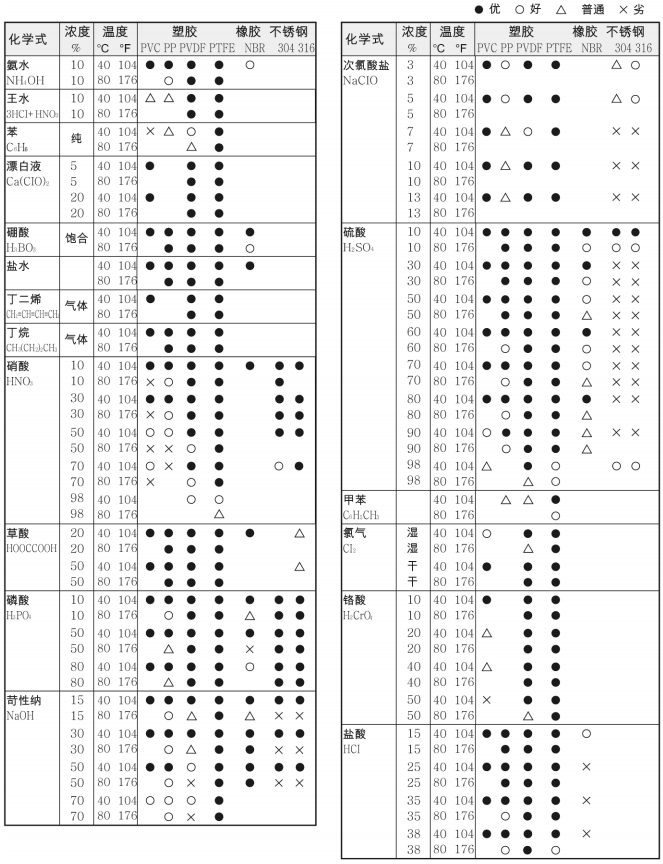

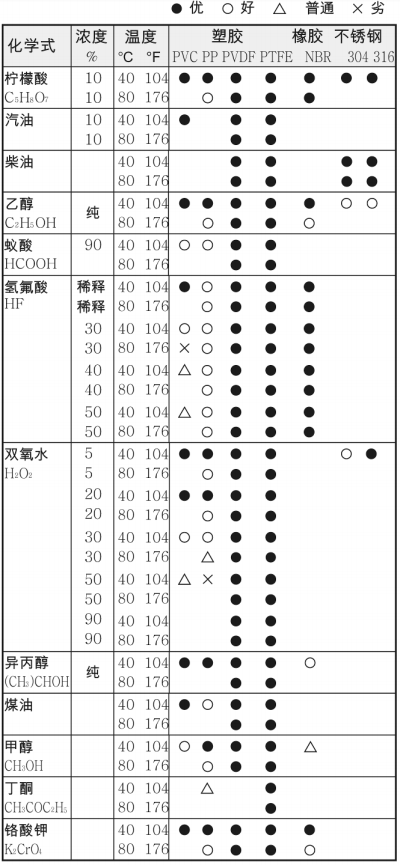

　　化學特性

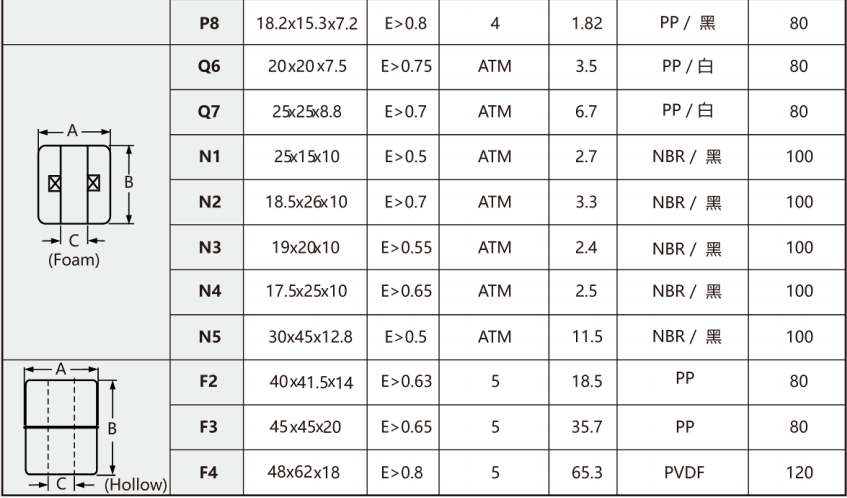

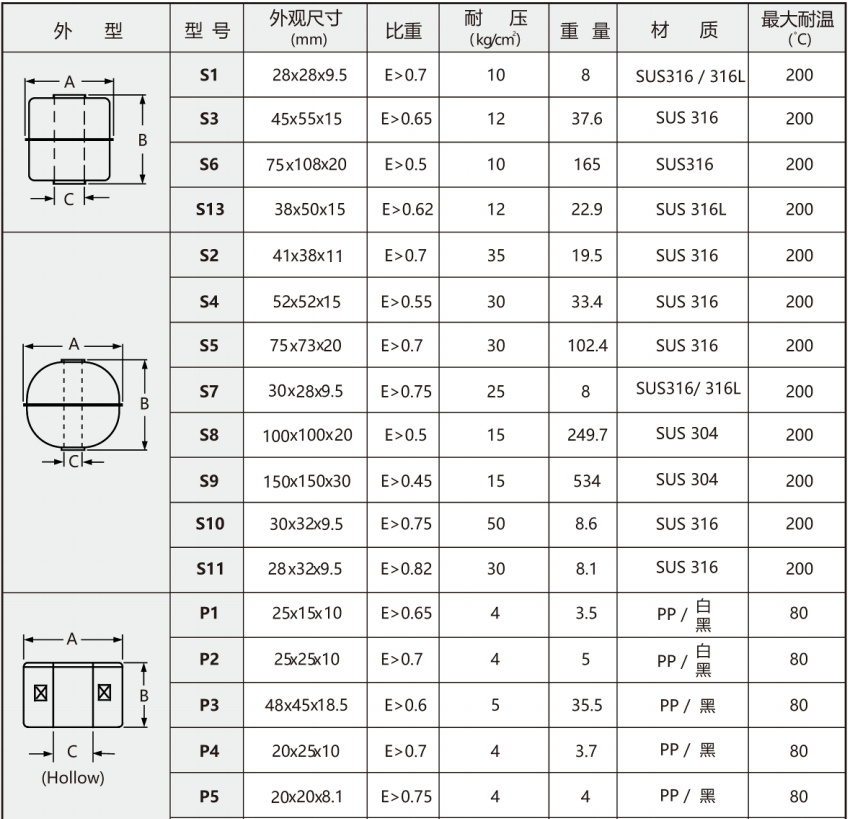

　　浮球規格
