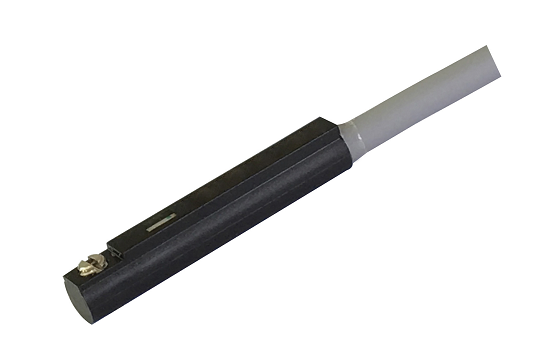

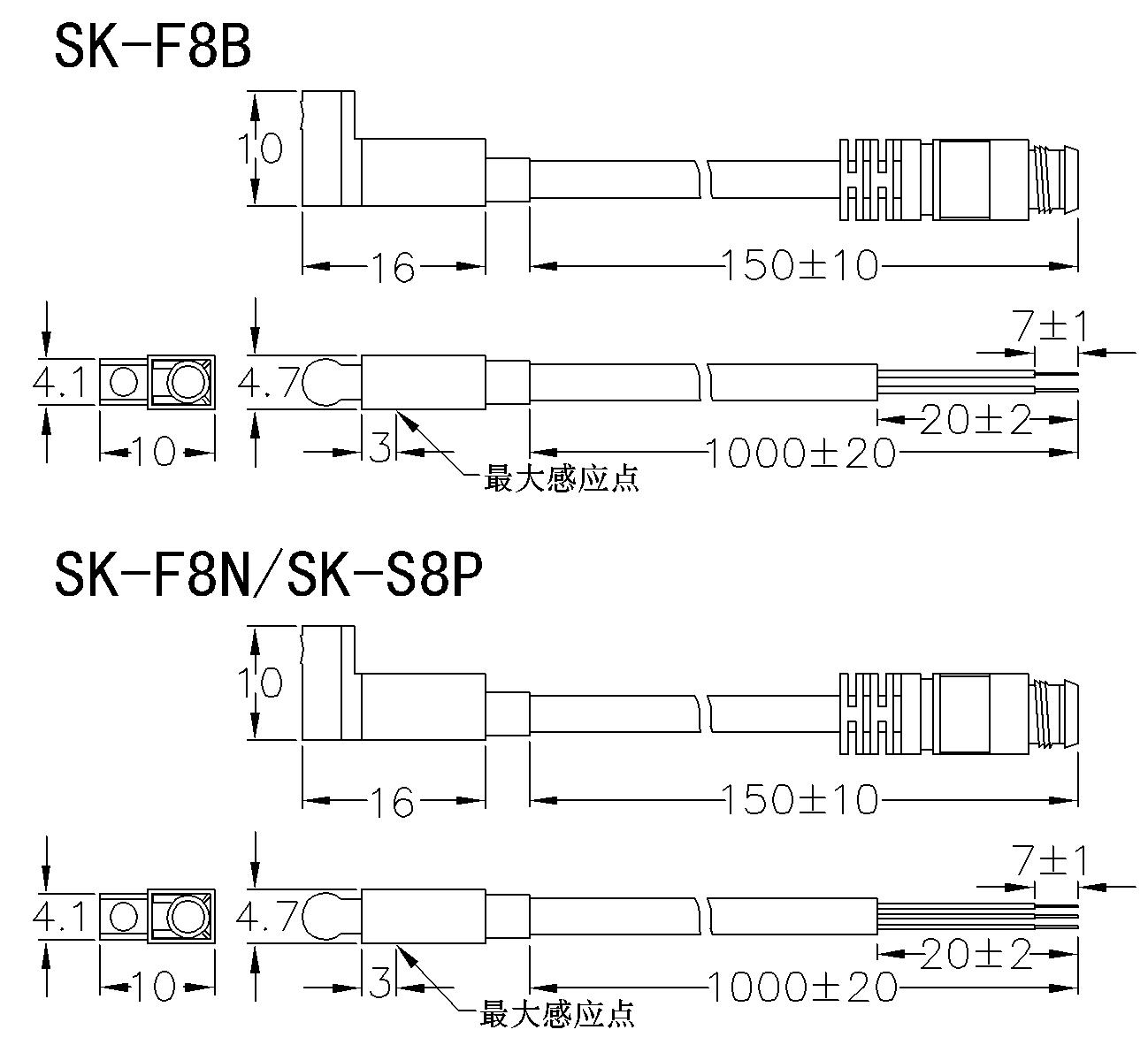

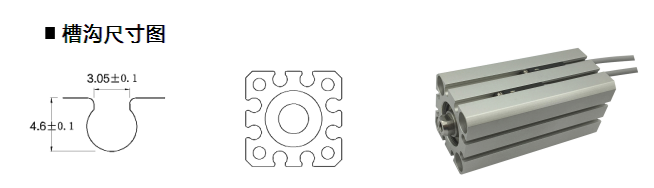

接線圖

規(guī)格說明

配線方式

二線式

三線式

開關邏輯

電子式無接點.常開型

輸出接點形式

無接點

無接點NPN

無接點PNP

使用電壓范圍

10-28V DC

5-30V DC

最大開關電流

4-40mA max

200mA max

接點容量（注1）

1.5W max

6W max

消耗電流

﹣﹣

8mA@24V DC max

內(nèi)部電壓降

3.0V max

1.5V max

泄漏電流

1mA max

0.01mA max

指示燈顏色

紅色LED

紅色LED

綠色LED

電線

∮3.2 2C PVC

∮3.2 3C PVC

最大切換工作頻率

1000 Hz

1000 Hz

感應磁場強度（注2）

40高斯

70高斯

使用溫度范圍

–10～70℃

耐沖擊（注3）

50G

50G

耐振動（注4）

9G

保護制造等級

IEC 529 IP 67

保護回路（注5）

無

電源極性反向保護；突波吸收保護

注：

1.不可超過接點容量（P=V*1）；

2.測量使用之標準磁石：∮15.5*∮8*5t(異方性橡膠磁石)；

3.正弦波/X.Y.Z3軸向/每一軸向3回/每一回時間11ms;

4.復振幅1.5mm/10Hz～55Hz～10Hz掃頻，持續(xù)1分鐘/每次X.Y.Z軸向操作1小時；
